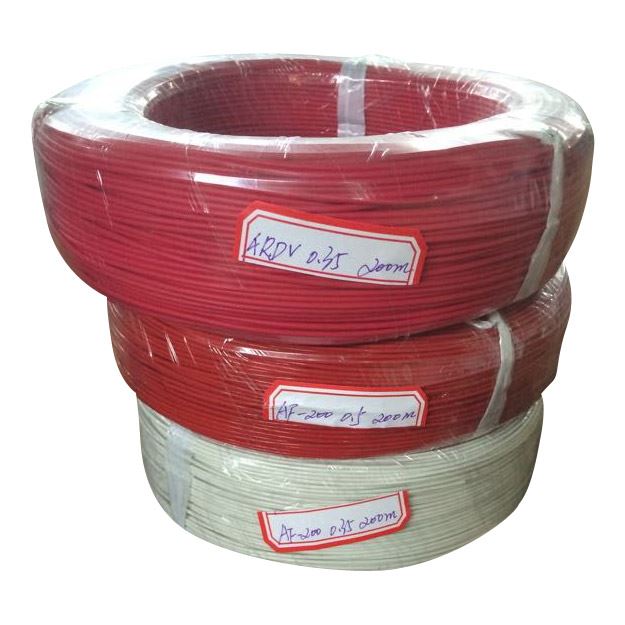

Wajer FEP reżistenti għal temperatura għolja
Tip ta 'Wajer: AF200 jappartjeni għal wajer ta' temperatura għolja, jista 'jirreżisti temperatura għolja 200℃
X'inhu l-wajer tat-Teflon FEP u l-materjal FEP:
FEP huwa wkoll imsemmi wieħed minn materjal reżistenti għal temperatura għolja fluoroplastic (materjal tal-wajer tat-Teflon). Isem sħiħ huwa flworinated ethylene propylene, FEP huwa kopolimeru ta 'tetrafluoroethyleneand hexafluoropropylene, għalhekk huwa wkoll imsejjaħ F46 dalwaqt. Il-punt tat-tidwib tal-kristall FEP huwa 304, id-densità hija 2.15g/CC (grammi/ċentimetru kubu). Agħżel FEP peress li l-insulazzjoni tal-wajers tista 'tagħmel il-kejbil tal-wajer jirreżisti temperatura għolja għal 200℃.Wires FEP għandhom proprjetà mekkanika multa, prestazzjoni elettrika, u huwa aktar aktar faċli biex tiġi ffurmata u mmanifatturata minn PTFE, l-ispiża hija aktar baxxa minn materjal ieħor tat-Teflon, għalhekk hija l-għażla tajba għal kejbil tal-wajer b'temperatura għolja.
Applikazzjoni tat-Teflon FEP Wajer:
Wajers FEP ta 'temperatura għolja huma adattati għal diversi apparati elettriċi domestiċi, tagħmir tad-dawl, tagħmir ta' strumenti elettroniċi, mutur elettriku żgħir, kolji elettromanjetiċi, konnessjoni tas-sensorju tat-temperatura tal-karozzi biex twassal, linja ta 'konnessjoni interna tal-karozzi, u apparat elettroniku u elettriku ieħor.
Prodott karatteristiċi tal-Wajers FEP:
Il-Wajers tal-FEP għandhom reżistenza tajba għall-korrużjoni, kważi ma jdubx l-ebda imp organiku regnant, reżistenza għaż-żejt, reżistenza qawwija għall-aċidu, reżistenza qawwija għall-alkali, reżistenza għall-ossidant u l-bqija. iġorru l-kapaċità tajba ta 'insulazzjoni elettrika, reżistenza għal vultaġġ għoli, reżistenza għall-umdità, reżistenza għolja ta' insulazzjoni; ritardant tal-fjammi, kontra x-xjuħija, età twila ta 'użu
Vultaġġ nominali: 600V u taħt
Test tal-vultaġġ li jiflaħ il-frekwenza tal-enerġija: 3000V
Firxa tat-temperatura: -65~+200℃
Tip ta 'konduttur: ram vojt; ram fil-landa jew ram miksi bil-fidda
Insulazzjoni: FEP (F46)
Kulur tal-wajer tat-teflon FEP: aħmar isfar blu aħdar abjad iswed oranġjo vjola kannella, kuluri aktar differenti jistgħu jiġu personalizzati skont it-talba tal-klijent
Speċifikazzjoni tal-bejgħ sħun tal-Wajer FEP:
0.2mm, 0.35mm, 0.5mm, 0.75mm, 1.0mm, 1.5mm
24 awg gauge, 22awg, 20 gauge, 18awg, awg14, 10gauge
Lista tad-Data Teknika tal-wajer tat-Teflon FEP
Sezzjoni nominali tal-konduttur (mm2) | Kostruzzjoni tal-konduttur (Nru/mm) | Medja. | Ikkalkulat. | Reżistenza tal-konduttur DC f'20 ℃ (Ω/km) | |
Ħxuna ta 'insulazzjoni | Dijametru ta' Barra | ||||
(mm) | (mm) | Ram fil-landa | Ram miksi bil-fidda | ||
0.035 | 7/0.08 | 0.15 | 0.54 | 562 | 550 |
0.05 | 7/0.1 | 0.15 | 0.6 | 383 | 370 |
0.07 | 1/0.30 | 0.2 | 0.7 | 348 | 339 |
0.08 | 7/0.12 | 0.2 | 0.76 | 286 | 280 |
0.12 | 7/0.15 | 0.2 | 0.85 | 152 | 145 |
0.15 | 30/0.08 | 0.25 | 1.0 | 111 | 105 |
0.2 | 7/0.02 19/0.12 | 0.25 | 1.1 | 87 | 82 |
0.35 | 19/0.16 | 0.25 | 1.3 | 57 | 54 |
0.5 | 19/0.18 | 0.25 | 1.4 | 40 | 37.5 |
0.75 | 19/0.23 | 0.275 | 1.7 | 24 | 23 |
1.0 | 19/0.26 | 0.25 | 1.8 | 21 | 20 |
1.2 | 19/0.28 | 0.3 | 2.0 | 19 | 18 |
1.5 | 19/0.32 | 0.3 | 2.2 | 13 | 12 |
2.0 | 19/0.37 | 0.3 | 2.45 | 10 | 9 |
2.5 | 19/0.41 | 0.4 | 2.85 | 8 | 7 |
4.0 | 37/0.37 | 0.4 | 3.38 | 6.8 | 6.4 |
6.0 | 37/0.45 | 0.5 | 4.2 | 3.05 | 2.85 |
Rimarki:
Nistgħu nipproduċu u nippersonalizzaw speċifikazzjonijiet aktar u differenti skond il-ħtieġa speċjali tal-klijent minbarra l-lista ta 'speċifikazzjoni ta' hawn fuq.
2. Wajer tat-Teflon-AF250(PFA PTFE)
Applikazzjoni:
Qasam aerospazjali, industrija elettronika, wajers interni ta 'mutur elettriku, apparat elettriku, strument b'vultaġġ stmat ta' 600V u taħt. Jista 'jintuża f'wajer ta' kumpens tat-temperatura, wajer li jirreżisti temperatura baxxa, wajer tas-sħana b'temperatura għolja, wajer li jirreżisti t-tixjiħ u wajer reżistenti għan-nar; Industrija tat-tagħmir tad-dar, Jista 'jintuża f'tagħmir ta' l-arja kondizzjonata, forn micro-wave, cupboard tad-diżinfettant elettriku, cooker elettriku, termos elettriku, heater elettriku, forn elettriku, lampi u fanali fil-wajer ta 'ġewwa tagħhom u l-bqija.
Prodott karatteristiċi:
Reżistenza tajba għall-korrużjoni, kważi ma jdub l-ebda imp organiku regnant, reżistenza għaż-żejt, reżistenza qawwija għall-aċidu, reżistenza qawwija għall-alkali, reżistenza għall-ossidant eċċ. iġorru l-kapaċità tajba ta 'insulazzjoni elettrika, reżistenza għal vultaġġ għoli, reżistenza għall-umdità, reżistenza għolja ta' insulazzjoni; ritardant tal-fjammi, kontra x-xjuħija, età twila ta 'użu
Vultaġġ nominali: 600V u taħt
Test tal-vultaġġ li jiflaħ il-frekwenza tal-enerġija: 3000V
Firxa tat-temperatura: -80~+250℃
Konduttur: wajer stranded tar-ram miksi bil-fidda jew bin-nikil
Insulazzjoni: PFA jew PTFE
Kulur: aħmar isfar blu aħdar abjad iswed oranġjo vjola kannella
Sezzjoni nominali mm2 | Struttura tal-konduttur Numru/Uniku (Nru./mm) | Ħxuna medja tal-insulazzjoni (mm) | Appross. medja OD/mm | Reżistenza DC konduttur 20 ℃ ≤Ω/km |
0.05 | 7/0.10 | 0.20 | 0.70 | 330 |
0.20 | 7/0.20 | 0.30 | 1.20 | 90.4 |
0.35 | 19/0.16 | 0.30 | 1.40 | 49.5 |
0.50 | 19/0.18 | 0.30 | 1.50 | 30.1 |
0.75 | 19/0.23 | 0.35 | 1.85 | 22.7 |
1.0 | 19/0.26 | 0.35 | 2.00 | 17.8 |
1.20 | 19/0.28 | 0.35 | 2.10 | 15.3 |
1.50 | 19/0.32 | 0.40 | 2.40 | 11.7 |
2.0 | 19/0.37 | 0.40 | 2.65 | 8.78 |
2.5 | 19/0.41 | 0.40 | 2.85 | 6.86 |
4.0 | 37/0.37 | 0.50 | 3.60 | 4.51 |
6.0 | 37/0.45 | 0.50 | 4.20 | 2.99 |
3. Wajer tat-Teflon-AFR250 AFR200
Struttura:
3 Ilqugħ——Tmalja tar-ram miksija jew fil-landa
Applikazzjoni:
Aerospazjali、tagħmir elettriku、telekomunikazzjoni u strumentazzjoni.
Vultaġġ nominali:
150V、300V、600V
Vultaġġ tat-test:
1000V、1500V、2500V
Firxa tat-temperatura:
-65℃～+250℃
Nistgħu nipproduċu u nippersonalizzaw aktar speċifikazzjonijiet differenti skont ir-rekwiżit speċjali tal-klijent minbarra l-lista ta 'speċifikazzjoni ta' hawn taħt.
Rimarki:
Nistgħu nipproduċu u nippersonalizzaw aktar speċifikazzjonijiet differenti inklużi AWG UL standard skond il-ħtieġa speċjali tal-klijent
Struttura tal-kondutturi u data | Max. OD tal-Wajer (mm) | |||||||
Sezzjoni nominali mm2 | Numru/uniku Nru/mm | ID nominali (mm) | AFR | AFRP (Wajer tar-ram tal-bott immaljat) | ||||
110V | 250V | 600V | 110V | 250V | 600V | |||
0.013 | 7×0.05 | 0.15 | 0.38 | 0.49 | 0.71 | 0.7 | 0.82 | 1.02 |
0.035 | 7×0.08 | 0.24 | 0.47 | 0.58 | 0.81 | 0.85 | 0.91 | 1.14 |
0.06 | 7×0.10 | 0.3 | 0.55 | 0.65 | 0.87 | 0.9 | 0.97 | 1.2 |
0.08 | 7×0.12 | 0.36 | 0.6 | 0.7 | 0.93 | 1 | 1.03 | 1.26 |
19×0.07 | ||||||||
0.1 | 7×0.14 | 0.42 | 0.7 | 0.83 | 1 | 1.05 | 1.15 | 1.3 |
19×0.08 | ||||||||
0.14 | 7×0.16 | 0.5 | 0.73 | 0.85 | 1.05 | 1.05 | 1.18 | 1.45 |
19×0.10 | ||||||||
0.2 | 7×0.20 | 0.6 | 0.85 | 0.97 | 1.3 | 1.3 | 1.4 | 1.7 |
19×0.12 | ||||||||
0.35 | 7×0.25 | 0.8 | -- | 1.2 | 1.5 | -- | 1.6 | 1.9 |
19×0.16 | ||||||||
0.5 | 7×0.30 | 0.9 | -- | 1.3 | 1.6 | -- | 1.7 | 2 |
19×0.18 | ||||||||
0.8 | 7×0.37 | 1.1 | -- | 1.65 | 1.85 | -- | 2.05 | 2.3 |
19×0.23 | ||||||||
1 | 19×0.26 | 1.3 | -- | 1.88 | 2 | -- | 2.25 | 2.45 |
1.2 | 19×0.28 | 1.4 | -- | 1.95 | 2.15 | -- | 2.38 | 2.55 |
1.5 | 19×0.32 | 1.6 | -- | 2.15 | 2.35 | -- | 2.63 | 2.83 |
2 | 19×0.37 | 1.85 | -- | 2.4 | 2.6 | -- | 2.97 | 3.08 |
2.5 | 19×0.14 | 2.34 | -- | -- | 2.95 | -- | 3.2 | 3.43 |
49×0.26 | ||||||||
3 | 49×0.28 | 2.52 | -- | -- | 3.1 | -- | 3.37 | 3.5 |
4 | 49×0.32 | 2.88 | -- | -- | 3.52 | -- |
| 4.12 |
